CentOS7 ソフトイーサ　ハイブリッドクラウド　広域L2セグメント | itcore 2019年

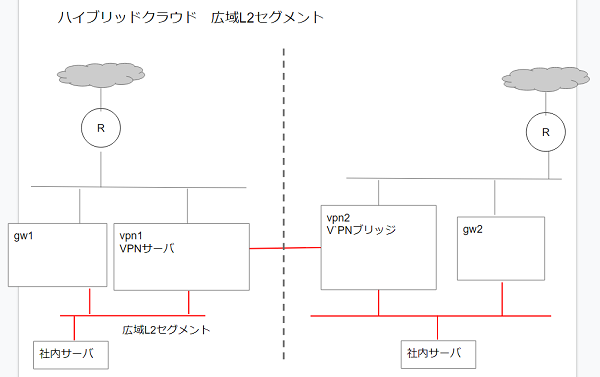

全体図


複数のクラウド環境をまたぐフラットなL2セグメントを作成します。

NIC設定

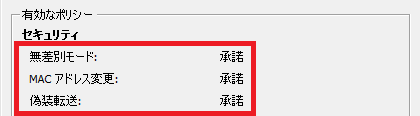

VMwareの場合はローカルブリッジするNIC用に、プロミスキャス（無差別）モードのポートグループを作成します。

IPはローカルブリッジでない通常のポートグループに接続したNICに振ります。

VPNサーバ

# vi softether.sh
wget https://github.com/SoftEtherVPN/SoftEtherVPN_Stable/releases/download/v4.29-9680-rtm/softether-vpnserver-v4.29-9680-rtm-2019.02.28-linux-x64-64bit.tar.gz
tar xvfz softether*.gz
yum install -y gcc make binutils
cd vpnserver
make
/root/vpnserver/vpnserver start
firewall-cmd --add-service=https --permanent
firewall-cmd --reload

# sh softether.sh

# chmod +x /etc/rc.d/rc.local
# vi /etc/rc.d/rc.local
追加
sleep 10
/root/vpnserver/vpnserver start

VPNブリッジ

# vi softether.sh
wget https://github.com/SoftEtherVPN/SoftEtherVPN_Stable/releases/download/v4.29-9680-rtm/softether-vpnbridge-v4.29-9680-rtm-2019.02.28-linux-x64-64bit.tar.gz
tar xvfz softether*.gz
yum install -y gcc make binutils
cd vpnbridge
make
/root/vpnbridge/vpnbridge start
firewall-cmd --add-service=https --permanent
firewall-cmd --reload

# sh softether.sh

# chmod +x /etc/rc.d/rc.local
# vi /etc/rc.d/rc.local
追加
sleep 10
/root/vpnbridge/vpnbridge start

ソフトイーサ設定 VPNサーバ

SE-VPNサーバ管理ツール＞接続＞ログイン

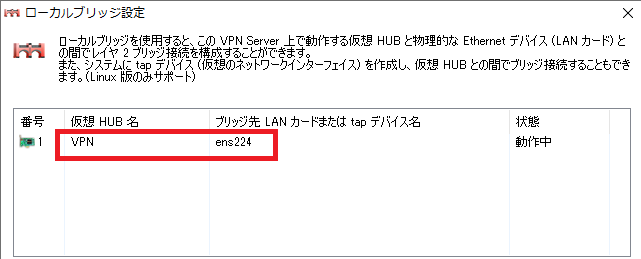

仮想HUBを広域L2のプロミスキャスモードのNICにローカルブリッジします。

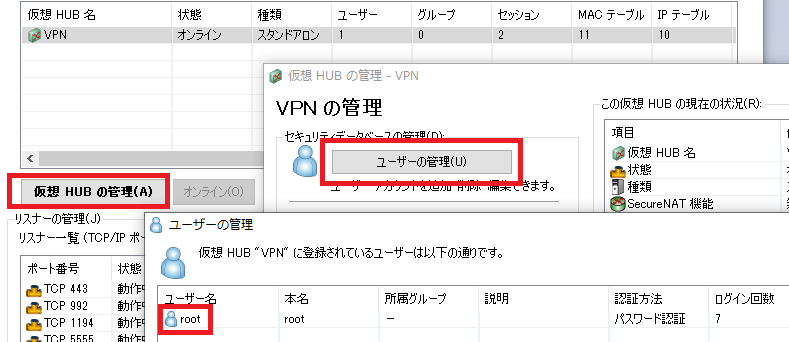

仮想HUBに対してカスケード接続のユーザを作成します。

ソフトイーサ設定 VPNブリッジ

SE-VPNサーバ管理ツール＞接続＞ログイン

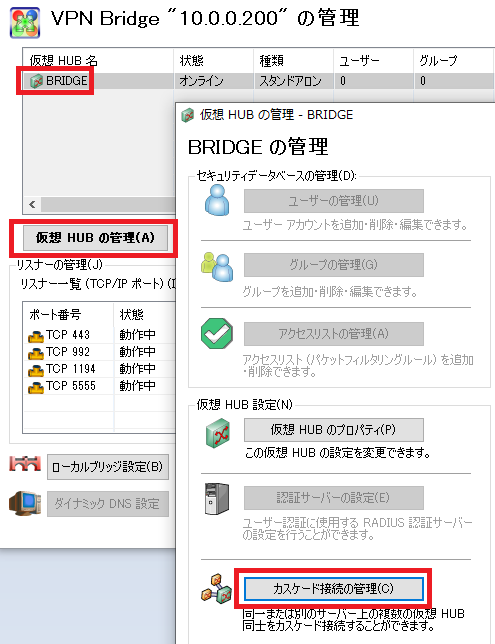

ローカルブリッジした仮想HUB(BRIDGE)からVPNサーバへカスケード接続します。
